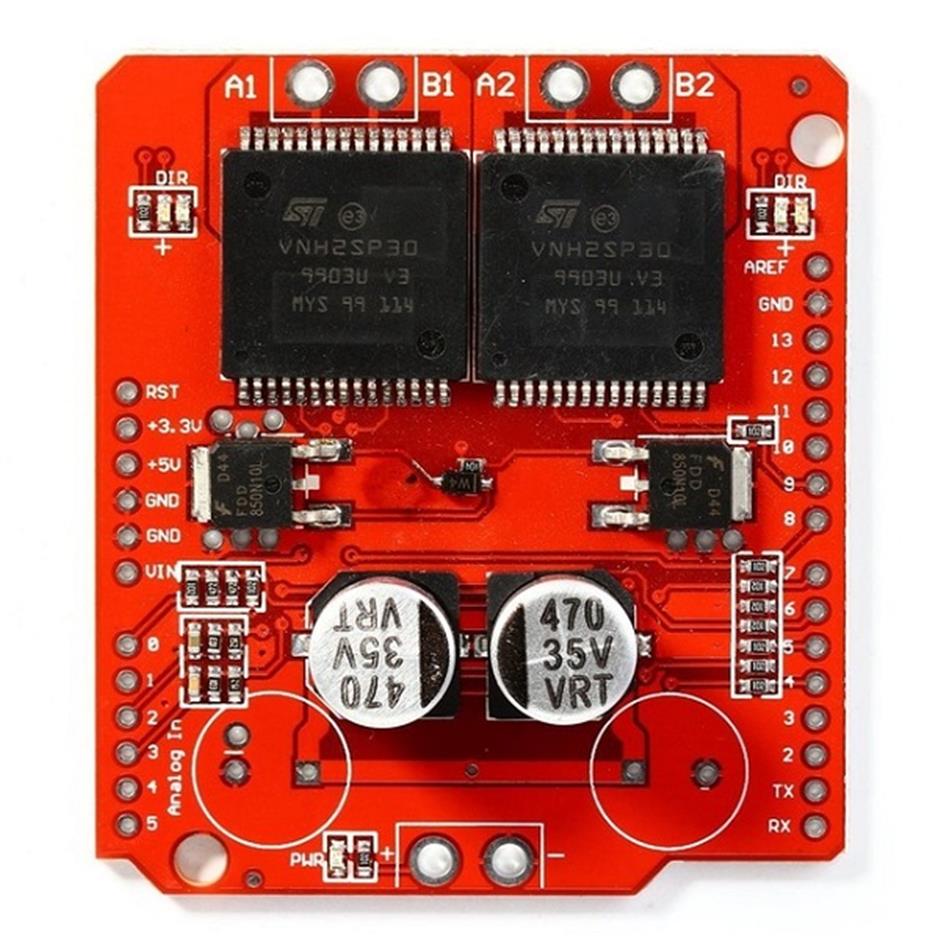

این برد یک نسخه جدید از شیلد
Ardumoto است که درایور
L298 H با
VNH2SP30 که یک درایور
full-bridge است جایگزین شده است، همچنین مدار پشتیبانی ارتقا پیدا کرده است به طوری که قادر به درایو کردن یک جفت موتور با ولتاژ بالا است!
VIN و خروجی موتور به ترمینال پیچ 5 میلی متری وصل میشود، و این باعث می شود که سیم های بزرگتر اندازه گیری شوند
.
توجه شود که درهنگام استفاده ازاین برد برای جریان های تا
6A چیپ بطور قابل ملاحظه ای گرم می شود
.
ویژگی ها:
- رنج ولتاژ: 5.5V~ 16V
- حداکثر نرخ جریان نامی: 30A
- جریان به صورت مداوم: 14A
- جریان خروجی متناسب با جریان موتور است
- ماسفت: 19 mΩ
- حداکثر فرکانس PWM: 20KHZ
- قابلیت shutdown حرارتی برای محافظت
- قابلیت قطع خودکار مدار در صورت کاهش و افزایش بیش از حد ولتاژ
