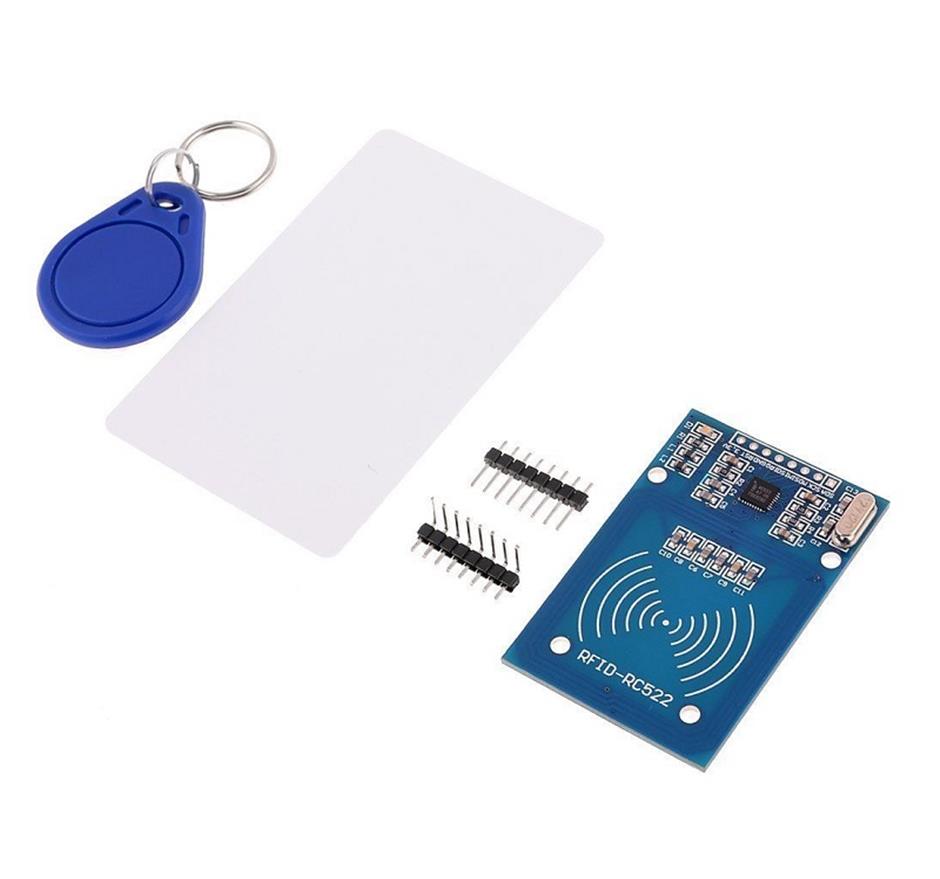

این ماژول به همراه یک عدد تگ و کارت میباشد
ماژول RC522 از مدل PHILIPS MFRC522 اصلی گرفته شده است.
این محصول برای خواندن و نوشتن غیرتماسی روی کارد (تگ) های RFID و انتقال دوطرفه داده با سرعت 424 کیلو بیت بر ثانیه در فرکانس کاری 13.56 مگاهرتز برای راه اندازی دستگاه های قابل حمل و هوشمند بکار می رود.
این ماژول می تواند با ولتاژ 3.3 ولت از طریق رابط SPI با خطوط کم ، براحتی و به طور مستقیم به هر برد CPU متصل شود.
این ماژول می تواند ارتباطی پایدار و مطمئن را ضمانت کند و به راحتی توسط آردوینو قابل راه اندازی است.
نوع کارت قابل پشتیبانی:S70 mifare 1 ، mifare S50،mifare ultralight،mifare pro ، mifare Desfire
توضیحات برد کاربردی آردوینو |
ولتاژ (V) |
3.3 |
محدوده دمای کاری (C°) |
-20 ~ 80 |
جریان خاموشی (uA) |
80 |
جریان (mA) |
13 - 26 |
طول (mm) |
60 |
عرض (mm) |
40 |
فرکانس کاری (MHZ) |
13.56 |
ویژگی ها:
راه اندازی:
- راحت
- ولتاژ کم
- کم هزینه
- چیپ کارد غیرتماسی
مناسب برای دستگاه های هوشمند و قابل حمل
فاصله ی 80 تا 10 سانتی متری بین ماژول و تگ ها
مناسب برای رشد کاربردهای پیشرفته تجهیزات مانند Reader user
کاربردها:
کنترل و دستیابی
سامانه های هوشمند ردیابی
شناسایی طلا و جواهرات
پیگیری تجهیزات و موجودات زنده
سیستم های پرداخت RFID
دستگاه های حضور و غیاب
و ...
