L293D یک تراشه یکپارچه چهار کاناله با جریان و ولتاژ بالا است. در واقع این به این معنی است که با این تراشه شما می توانید از موتورهای
DC و منابع تغذیه تا حداکثر 25 ولت استفاده کنید. این تراشه می تواند برای هر کانال حداکثر جریان 600 میلی آمپر را تامین کند

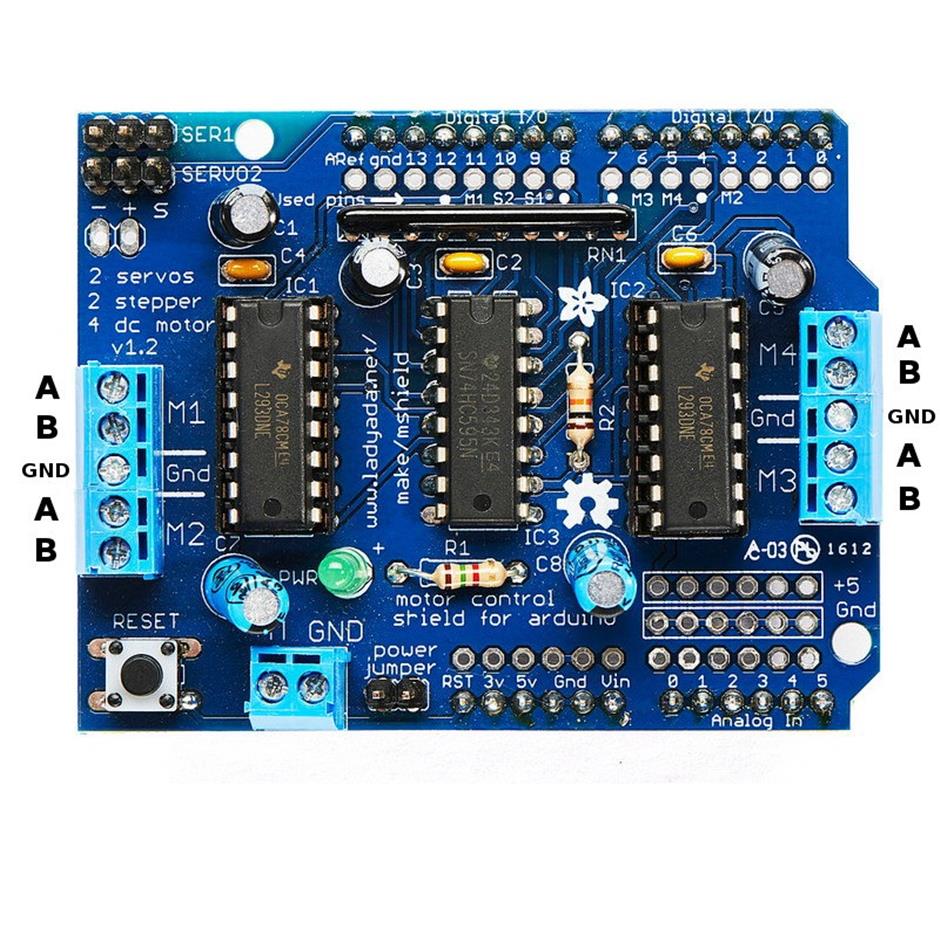

. این شیلد از دو درایور موتور
L293D و یک شیفت رجیستر
74HC595 تشکیل شده است که شیفت رجیستر میتواند 3 پین آردبنو را به 8 پین توسعه میدهد و این برای کنترل جهت موتور به کار میرود
ویژگی ها:
- دو رابط برای سروموتورهای 5 ولت متصل شده به آردوینو با رزولوشن بالای تایمر اختصاص داده شده بدون Jitter
- توانایی درایو 4 موتور DC یا 2 استپ موتور یا دو سروموتور
- پشتیبانی تا حداکثر 4 موتور DC دوجهته با انتخاب سرعت 8 بیتی منحصر به فرد
- پشتیبانی تا حداکثر 2 استپ موتور با یک سیم پیچ، دو سیم پیچ یا interleaved Stepping
- چهار H-Bridge که هر Bridge یا پل 0.6 آمپر یا حداکثر 1.2 آمپر با حفاظت حرارتی را فراهم می کند،که می تواند موتورها را با ولتاژ 4.5 تا 25 ولت راه اندازی کند.
- مقاومت های Pull-down موتورها را در زمانی که در حال تغذیه شدن هستند، غیرفعال نگه می دارد.
- دو رابط ترمینال تغذیه خارجی برای تغذیه شدن
- سازگاری تست شده با بردهای Mega ، Diecimila، Duemilanove
