ترانسدیوسر پیزو مقاومتی

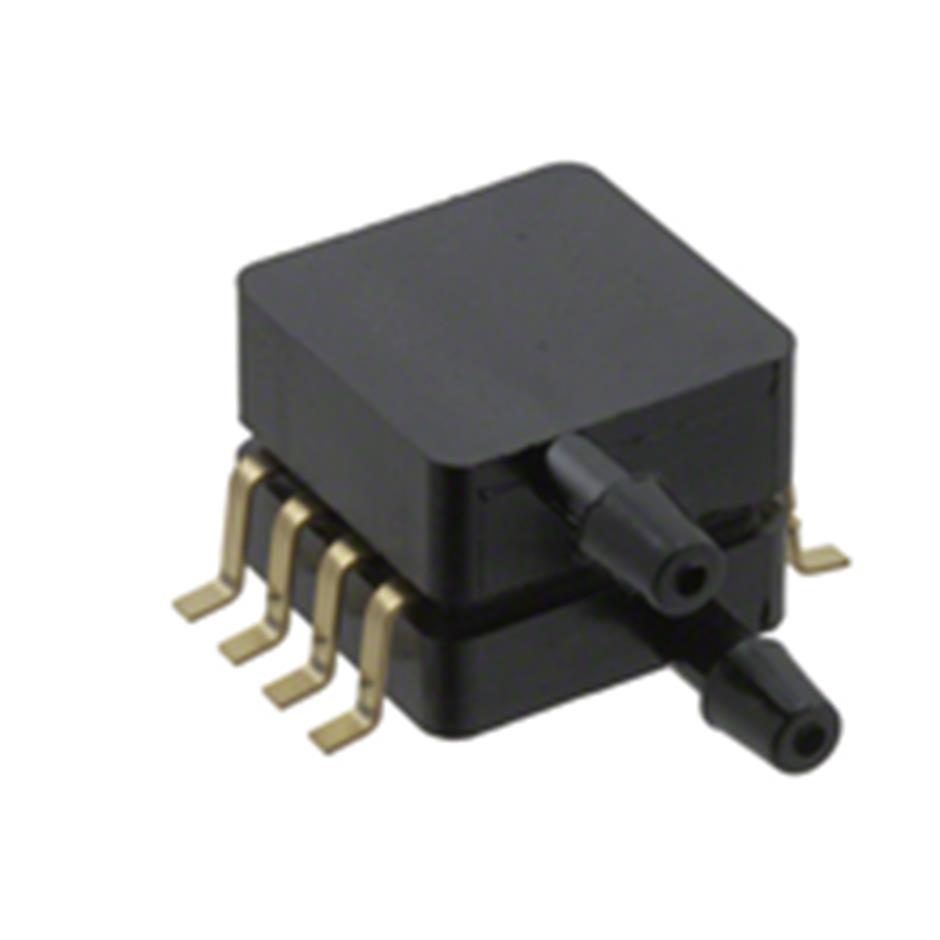

MPXV7002DP از سری سنسورهای فشار
MPXV7002 است که آخرین تکنولوژی سنسورهای فشار سیلیکونی یک پارچه بوده و برای رنج وسیعی از کاربردها طراحی شده است ولی به طور خاص در میکروکنترلرها و میکرو پروسسورها همراه با ورودی های آنالوگ به دیجیتال مورد استفاده قرار می گیرد
.
این سنسور ترکیبی از یک حساسیت بسیار بالای ایجاد شده استرین گیج با تکنیک های
Micromachining پیشرفته ، غشای نازک و پردازش دو قطبی برای فراهم کردن سیگنال آنالوگ خروجی سطح بالا و دقیق که متناسب با فشار وارد شده است می باشد
. MPXV7002DP از نوع دیفرانسیلی
(Differential) بوده و قادر به اندازه گیری رنج فشار
2 ~2kPa (-0.3~0.3 psi) می باشد
.این سنسور فشار دارای پکیج با دوام ترموپلاستیک و دو پورت خروجی
(Dual port) است و به صورت نصب سطحی
(SMD) قرار می گیرد
.
کاربردها:
- تخت های بیمارستان
- دستگاه های تنفسی
- سرعت باد
- کنترل فرآیندها
- HVAC
مشخصات فنی:
- ولتاژ منبع تغذیه = (vdc) 4.75 ~ 5.25
- جریان منبع تغذیه = (mAdc) 10
- رنج فشاری مورد اندازه گیری = -2 ~2kPa (-0.3~0.3 psi)
- دمای کاری = (c˚) 10 ~ 60
- ولتاژ خروجی = (v) 0. 5 ~ 4. 5
- حساسیت = یک ولت بر کیلو پاسکال
